Клапаны обратные ДУ 50

Обратный клапан Ду 50 представляет собой устройство, которое препятствует возврату рабочей среды в трубопроводной системе. Его применение широко распространено в системах водоснабжения, отопления, вентиляции и других инженерных сетях. Давайте рассмотрим ключевые аспекты этого устройства.

Основные особенности:

1. Функция: Основное назначение обратного клапана заключается в обеспечении однонаправленного движения жидкости или газа внутри трубопровода, исключая возможность возврата среды к источнику.

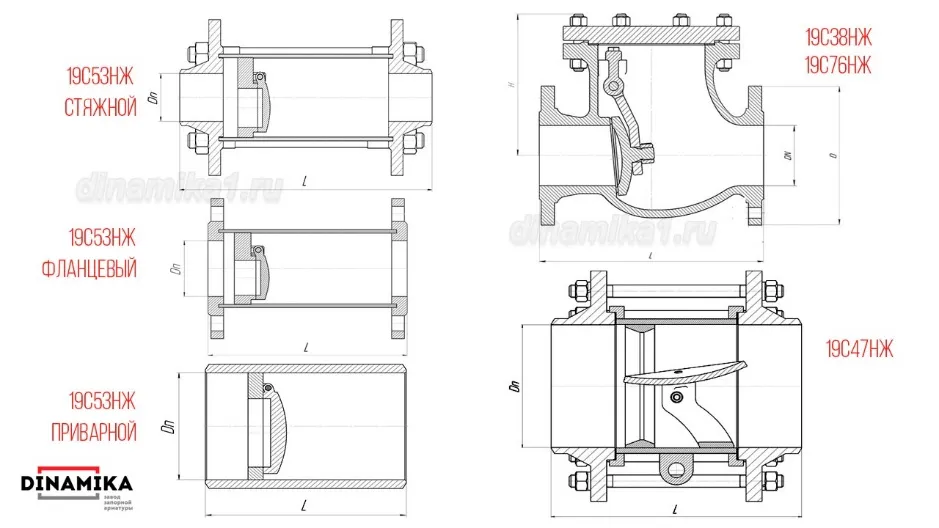

2. Конструкция: Существуют разные виды обратных клапанов, такие как шаровые, поворотные, подъемные и межфланцевые. Каждая конструкция обладает своими особенностями и областью применения:
• В шаровых клапанах используется шарик, который блокирует поток при изменении направления движения среды.
• Поворотные клапаны оснащены диском, вращающимся вокруг своей оси.

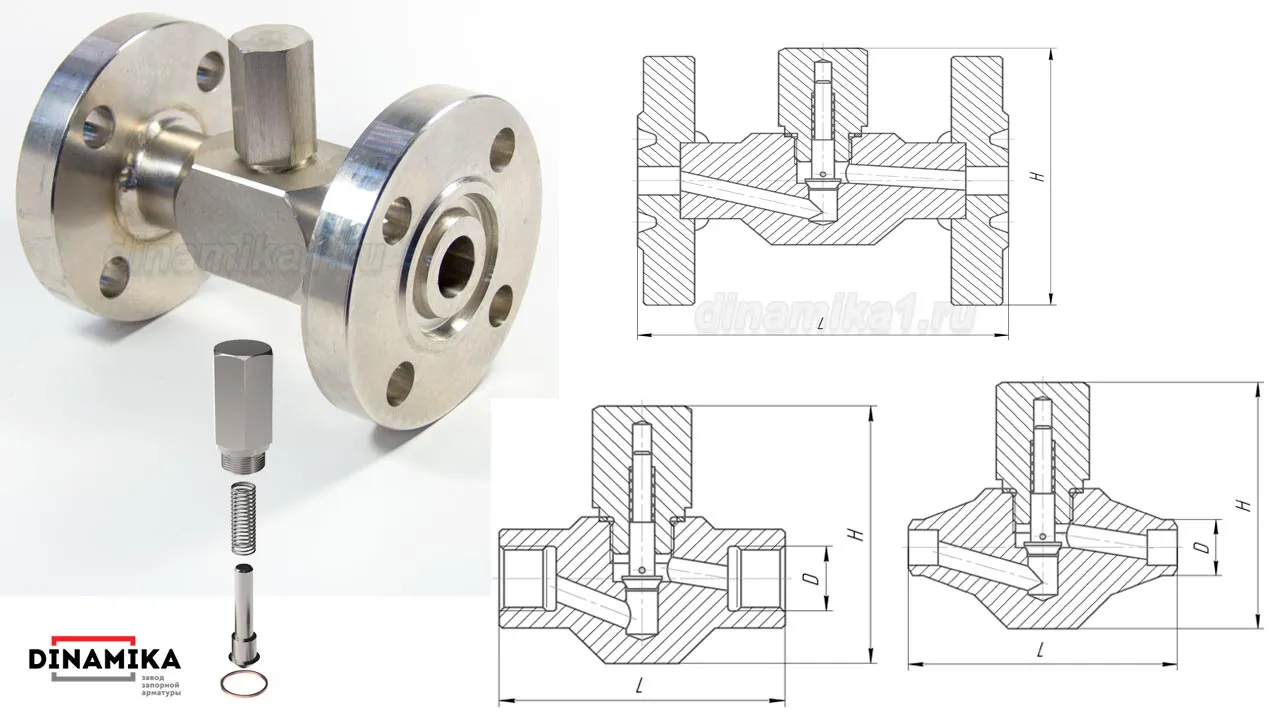

• В подъемных клапанах применяется затвор, который поднимается под воздействием прямого потока и опускается при изменении направления среды.
• Межфланцевые клапаны отличаются компактностью и легкостью установки между фланцами трубопровода.
3. Материал: Обратные клапаны изготавливаются из различных материалов, таких как чугун, нержавеющая сталь, латунь, бронза и пластик. Выбор материала определяется условиями эксплуатации и типом рабочей среды.
4. Герметичность: Герметичность клапана достигается благодаря использованию уплотнителей, таких как прокладки или кольца.

Технические параметры:

• Условный проход (Ду): Диаметр составляет 50 мм.
• Максимальное рабочее давление: Как правило, находится в пределах от 6 до 16 бар, однако у некоторых моделей оно может быть выше.
• Диапазон рабочих температур: Обычно колеблется от -10°C до +120°C, но отдельные модели могут функционировать при температурах до +200°C.
• Время срабатывания: Скорость закрытия клапана должна быть минимальной, чтобы эффективно препятствовать обратному движению среды.
• Размеры присоединения: Соответствуют стандартам DIN, ISO или ГОСТ.

Достоинства:

• Надежная работа: Обратный клапан защищает систему от обратного потока, тем самым предотвращая аварии и увеличивая срок службы оборудования.
• Легкость монтажа и обслуживания: Простота конструкции большинства моделей упрощает процесс установки и технического обслуживания.
• Компактность: Межфланцевые клапаны занимают минимум места, что делает их удобными для использования в стеснённых условиях.
• Широкая область применения: Подходит для работы с различными рабочими средами, такими как вода, пар, масла, газы и прочие жидкости и газообразные вещества.
• Энергосбережение: Препятствует излишней циркуляции среды, снижая затраты энергии на функционирование насосов и прочего оборудования.

Обратный клапан Ду 50 играет важную роль в поддержании безопасности и эффективности функционирования инженерных систем.
